超声波流量计常见几种故障分析
2018/8/7 14:52:27 点击：

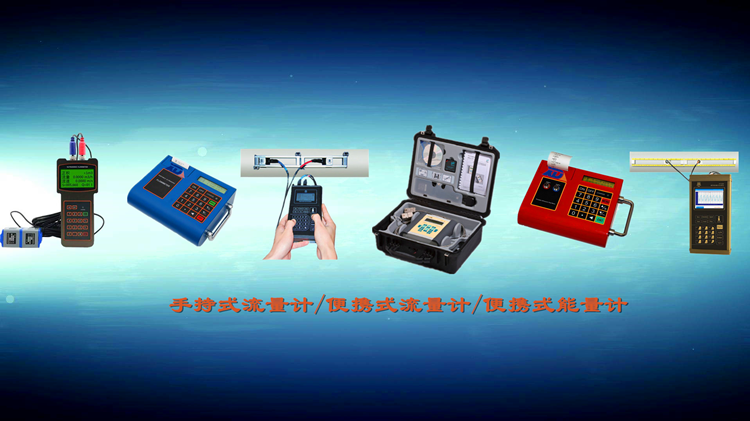

超声波流量计又可制成非接触及便携式测量仪表，故可解决其它类型仪表所难以测量的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。另外鉴于非接触测量特点，再配以合理的电子线路，一台仪表可适应多种管径测量和多种流量范围测量。
超声波流量计故障分析：
一、开机无显示
检查电源属性是否与仪表的额定值相对应，保险丝是否烧断，如以上问题不荐在，对建议把仪器发回我司由专业技术人员检查。
二、开机后仪表仅有背光，无任何字符显示
此情况一般为程序芯片失，建议把仪器发回我司进行处理。
三、仪表在现场强干扰下无法使用？
供电电源波动范围较大，周围有变频器或强磁场干扰，接地线不正确。
解决方法：给仪表提供稳定的供电电源，仪表安装远离变频器和强磁场干扰，有良好的接地线
四、瞬时流量计波动大？
A、信号强度波动大；B、本身测量流体波动大；
解决方法：调整好探头位置，提高信号强度(保持在3%以上)保证信号强度稳定，如本身流体波动大，则位置不好，重新选点，确保前10D后5D的工况要求。
五、外夹式流量计信号低？管径过大，管道结垢严重，或选择安装方式不对。
解决方法：对于管径过大、结垢严重，建议采用插入式探头，或选择“Z"型安装方式。
六、插入式超声波流量计探头使用一段时间后信号降低？可能探头发生偏移或探头表面水垢厚。
解决方法：重新调整探头位置，清冼探头发射面。
七、符合安装条件，管道很新，材质也好，怎么接收不到信号？
解决方法：确认管道参数是否正确设置，安装方法是否正确，连接线是否接触良好，藕合剂是否涂抹充分，管道中是否充满流体，是否按照机器显示的安装距离安装探头，探头安装方向是否错误。
八、显示表无字符无背光
解决方法：1.交流220V电压没有接通,请接通电源2.电源模块因为保护动作而关断电源。关闭电源，重新上电。
九、管道陈旧，管道内壁结垢严重，测量时接受不到信号或信号太弱，怎么办？
解决方法：1.确认管道中是否充满流体。2.应选用Z法安装探头（如果管道太靠近墙壁，可在有倾斜角度的管道直径上安装探头，而不必非在水平管道直径上安装）；3.仔细选择管道致密部分并充分打磨光亮，涂抹充分的藕合剂安装好探头；4.分别细心地在安装点附近慢慢移动每个探头，寻找到最大信号点，防止因为管道内壁结垢或因为管道局部变形导致超声波束反射出预计的区域而错过可接收到较强信号的安装点；5.对内壁结垢严重的金属管道可使用击打的办法使结垢部分脱落或裂缝（注意：此方法有时反而因为结垢和内壁之间产生空隙而丝毫无助于超声波的传输）。
十、故障现象:传感器是好的，但流速偏低或没有流速
原因分析:1、由于管道外的油漆、铁锈未清除干净。解决方法：重新清除管道，安装传感器。
2、管道面凹凸不平或超声波流量计安装在焊接缝处。解决方法：将管道磨平或远离焊缝处。
3、管道圆度不好，内表面不光滑，有管衬式结垢。若管材为铸铁管，则有可能出现此情况。解决方法：选择钢管等内表面光滑管道材质或衬的地方。
4、被测介质为纯净物或固体悬浮物过低。解决方法：选用适合的其它类型仪表。
5、传感器安装纤维玻璃的管道上。解决方法：将玻璃纤维除去。
6、传感器安装在套管上，则会削弱超声波信号。解决方法：将传感器移到无套管的管段部位上。
7、传感器与管道耦合不好，耦合面有缝隙或气泡。解决方法：重新安装耦合剂。
十一、超声波流量计工作正常，突然超声波流量计不再测量流量了
原因分析：1、被测介质发生变化。解决方法：改变测量方式。
2、被测介质由于温度过高产生气化。解决方法：降温。
3、被测介质温度超过传感器的极限温度。解决方法：降温。
4、传感器下面的耦合剂老化或消耗了。解决方法：重新涂耦合剂。
5、由于出现高频干扰使仪表超过自身滤波值。解决方法：远离干扰源。
6、计算机内数据丢失。解决方法：重新输入各项正确的参数。
7、计算机死机。解决方法：重新启动计算机。
超声波流量计故障分析：
一、开机无显示
检查电源属性是否与仪表的额定值相对应，保险丝是否烧断，如以上问题不荐在，对建议把仪器发回我司由专业技术人员检查。
二、开机后仪表仅有背光，无任何字符显示
此情况一般为程序芯片失，建议把仪器发回我司进行处理。
三、仪表在现场强干扰下无法使用？
供电电源波动范围较大，周围有变频器或强磁场干扰，接地线不正确。
解决方法：给仪表提供稳定的供电电源，仪表安装远离变频器和强磁场干扰，有良好的接地线
四、瞬时流量计波动大？
A、信号强度波动大；B、本身测量流体波动大；
解决方法：调整好探头位置，提高信号强度(保持在3%以上)保证信号强度稳定，如本身流体波动大，则位置不好，重新选点，确保前10D后5D的工况要求。
五、外夹式流量计信号低？管径过大，管道结垢严重，或选择安装方式不对。
解决方法：对于管径过大、结垢严重，建议采用插入式探头，或选择“Z"型安装方式。
六、插入式超声波流量计探头使用一段时间后信号降低？可能探头发生偏移或探头表面水垢厚。
解决方法：重新调整探头位置，清冼探头发射面。
七、符合安装条件，管道很新，材质也好，怎么接收不到信号？
解决方法：确认管道参数是否正确设置，安装方法是否正确，连接线是否接触良好，藕合剂是否涂抹充分，管道中是否充满流体，是否按照机器显示的安装距离安装探头，探头安装方向是否错误。
八、显示表无字符无背光
解决方法：1.交流220V电压没有接通,请接通电源2.电源模块因为保护动作而关断电源。关闭电源，重新上电。
九、管道陈旧，管道内壁结垢严重，测量时接受不到信号或信号太弱，怎么办？
解决方法：1.确认管道中是否充满流体。2.应选用Z法安装探头（如果管道太靠近墙壁，可在有倾斜角度的管道直径上安装探头，而不必非在水平管道直径上安装）；3.仔细选择管道致密部分并充分打磨光亮，涂抹充分的藕合剂安装好探头；4.分别细心地在安装点附近慢慢移动每个探头，寻找到最大信号点，防止因为管道内壁结垢或因为管道局部变形导致超声波束反射出预计的区域而错过可接收到较强信号的安装点；5.对内壁结垢严重的金属管道可使用击打的办法使结垢部分脱落或裂缝（注意：此方法有时反而因为结垢和内壁之间产生空隙而丝毫无助于超声波的传输）。
十、故障现象:传感器是好的，但流速偏低或没有流速
原因分析:1、由于管道外的油漆、铁锈未清除干净。解决方法：重新清除管道，安装传感器。
2、管道面凹凸不平或超声波流量计安装在焊接缝处。解决方法：将管道磨平或远离焊缝处。
3、管道圆度不好，内表面不光滑，有管衬式结垢。若管材为铸铁管，则有可能出现此情况。解决方法：选择钢管等内表面光滑管道材质或衬的地方。
4、被测介质为纯净物或固体悬浮物过低。解决方法：选用适合的其它类型仪表。
5、传感器安装纤维玻璃的管道上。解决方法：将玻璃纤维除去。
6、传感器安装在套管上，则会削弱超声波信号。解决方法：将传感器移到无套管的管段部位上。
7、传感器与管道耦合不好，耦合面有缝隙或气泡。解决方法：重新安装耦合剂。
十一、超声波流量计工作正常，突然超声波流量计不再测量流量了
原因分析：1、被测介质发生变化。解决方法：改变测量方式。
2、被测介质由于温度过高产生气化。解决方法：降温。
3、被测介质温度超过传感器的极限温度。解决方法：降温。
4、传感器下面的耦合剂老化或消耗了。解决方法：重新涂耦合剂。
5、由于出现高频干扰使仪表超过自身滤波值。解决方法：远离干扰源。
6、计算机内数据丢失。解决方法：重新输入各项正确的参数。
7、计算机死机。解决方法：重新启动计算机。
任何仪表装置在使用过程中都会出现不同的故障，其原因有很多方面，有的是产品本身的设计与质量的原因，有的则是来自于安装与使用不当造成的，也有因为测量的外部环境的发生改变而导致的等等，不一而足。超声波流量计作为一种使用量越来越大的流量测量仪表也不例外，在工业生产的测量过程中，经常会出现某些故障，及时判定和处理超声波流量计产生的故障，对于企业生产的稳定进行是十分重要的。
