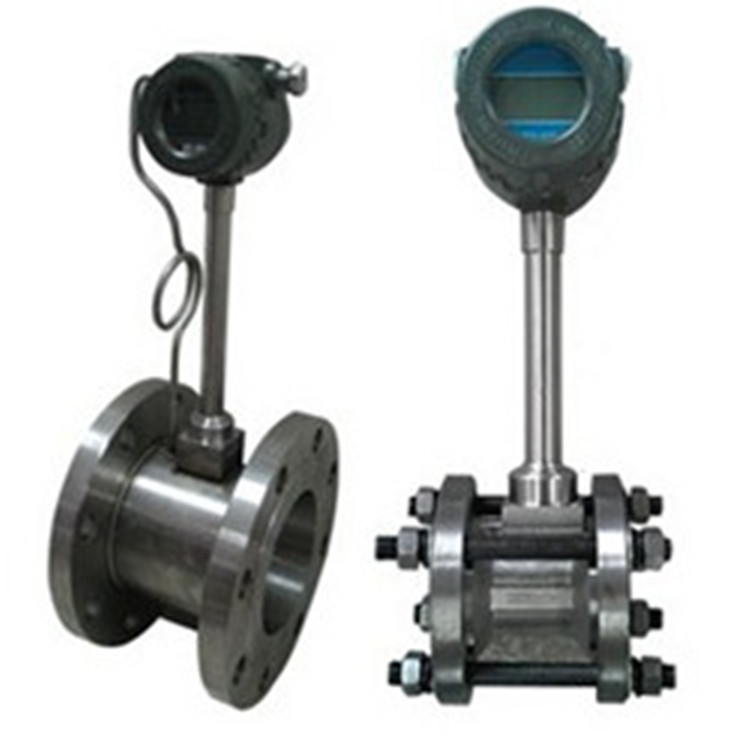

蒸汽流量计安装要求有哪些
2018/8/16 17:27:24 点击：
一、蒸汽流量计安装对直管段的要求：
1、 流量计必须水平安装在管道上（管道倾斜在50以内），安装时流量计轴线应与管道轴线同心，流向要一致。
2、 流量计上游管道长度应有不小于10D的等径直管段，如果安装场所充许建议上游直管段为20D、下游为5D。
二、对配管的要求：
流量计安装点的上下游配管的内径与流量计内径相同。
三、 对旁通管的要求：
为了保证流量计检修时不影响介质的正常使用，在流量计的前后管道上应安装切断阀（截止阀），同时应设置旁通管道。流量控制阀要安装在流量计的下游，流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。
四、对外部环境的要求：
流量计最好安装在室内，必须要安装在室外时，一定要采用防晒、防雨.防雷措施，以免影响使用寿命。
五、对安装焊接的要求：
1、用户另配一对标准法兰焊在前后管道上。不允许带流量计焊接！
2、安装流量计前应清理管道内杂物：碎片、焊渣、石块、粉尘等推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。最好用等径的管道（或旁通管）代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。
3、安装流量计时，法兰间的密封垫片不能凹入管道内，以防止干扰正常的流量测量。
六、安装场所：
流量计应安装在便于维修，无强电磁干扰与热辐射的场所
七、流量计接地的要求：
流量计应可靠接地，不能与强电系统地线共用。
