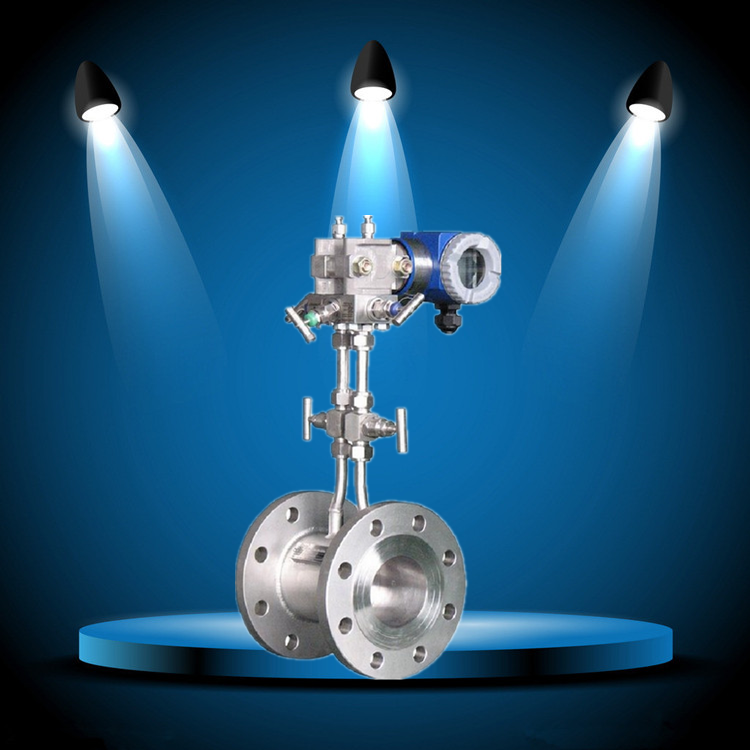

孔板流量计有哪些安装的条件?

2022/7/29 8:46:50      点击:

孔板流量计的设备要点:

1、孔板在设备前应检查节省设备编号和规范是否符合管道设备方位的要求;


2、新装管路系统,有必要在管道冲刷和扫线后再进行孔板的设备;


3、留神孔板设备方向“+”号应该向着流束;


4、孔板中心应该和管道中心线相重合,同心度过失不得跨过0.015(1/β-1)的数值;


5、孔板在管道中设备时应保证其端面与管道轴线笔直、笔直度过失不得跨过±1°;


6、为了防止差压信号传送失真,正负导压管应尽量接近敷设,严寒区域还应选用防冻方法。可选用电热或蒸气保温,但要防止被测介质过热汽化和在导压管中产气愤体构成假差压;


7、孔板流量计设备处有必要紧密,不允许有走漏现象存在。因而,设备作业有必要在管道试压前进行;


8、导压管应笔直或歪斜敷设,其倾度不得小于1:12。粘度较高的流体,其歪斜度还应增大。当差压信号传送间隔大于3米时,导压管应分段歪斜,并在各最高点和最低点分别装设集气器和沉降器。


孔板流量计是一种常用的流量丈量外表,被广泛应用于石油、化工、冶金、电力、供热、供水等范畴的进程控制和丈量。
