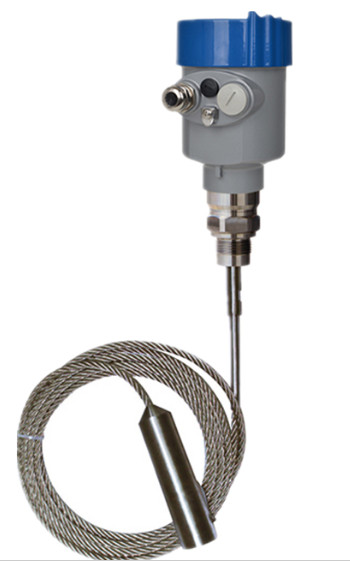

导波雷达物位计在电厂运用仍是较为广泛，导波雷达是选用外置丈量筒设备，丈量筒常规是依据规划提出的液位丈量规划来出产，丈量筒的周围面连接口的中心距离就是规划提出的液位丈量规划，当然也能够依据丈量要求，运用变送器来设定探杆长度的来设置丈量量程规划。

1、丈量的原理。物位是指存放在容器或工业设备中物质的高度或方位，如液体介质的凹凸称为液位，固体粉末或颗粒状物质堆积的高度称为料位，丈量液位或料位的外表称为物位计，有依据測量介质的不同可分为，丈量料位的称为料位计，丈量液位的称为液位计，按原理不同常见的料位计有超声波料位计，导波雷达料位计，激光料位计，重锤式料位计及相关料位开关，阻旋式开关，音叉式料位开关，射频导纳开关。液位开关有分为磁耦合液位计，磁弹性液位计，射频导纳液位计，导波雷达液位计，超声波液位计及用于液位的浮筒式开关，射频导纳开关，音又式开关，热扩散式液位开关，密封液位开关等物位计又可分为模拟量、开关量与机械式物位计。

2、丈量设定方法

①液位开关的设备，如液位开关的上标有刻度值，则每台高加的三个液位开关在设备时刻度分别与高加本体上高一值、高二值、高三值高度对齐。如液位开关上没有标出刻度值时，则将液位开关出水口向上200mm处设置为刻度线，然后三个液位开关设备时刻度线分别对齐高加高一值、高二值、高三值,度对齐即可；

②如导波雷达反映的为高加两个水位值的话。则将一台平衡容器下端接口向上200mm处设置为规范刻度，设备时与高加正常水位值高度对起；另一台波导雷达的平衡容器下端接口向上300mm设置为规范刻度，该刻度与高加本体高二值的高度对齐。

3、现场遇到的困难及解决方法

开关量物位计常见缺点有两种：一是物位计接点无信号输出或直发出报警信号；二是画面闪现坏点。缺点原因分析出现可能是以下几点：①查看被测物体物位是否抵达丈量点方位及物位计设备方位是否正确；②检査物位计接点动作是否正常有无卡涩异物等影响接点动作的原因；③查看线路绝缘是否抵达规范及输入电压是否正确；④查看DCS通道是否正确及通道好坏。

模拟量物位计常见缺点有以下几种：①物位计报出超量程信号或无物位闪现；②物位闪现禁绝；③画面物位闪现坏点；④物位计无电流输出或输出不正确。
