电磁流量计是由哪些组件所构成的?

2022/6/23 8:27:35      点击:

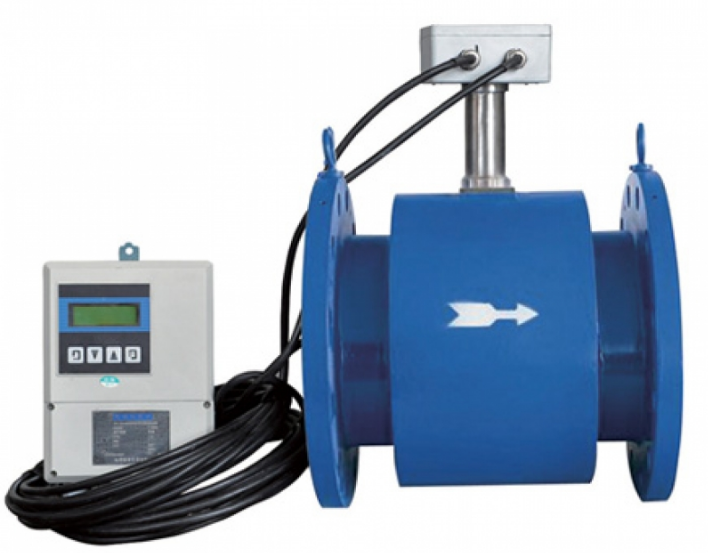

电磁流量计的结构首要由磁路体系、丈量导管、电极、外壳、面料和转换器等部分组成。


磁路体系:其效果是发生均匀的直流或沟通磁场。直流磁路用永久磁铁来实现,其利益是结构比较简单,受沟通磁场的烦扰较小,但它易使通过丈量导管内的电解质液体极化,使正电极被负离子围住,负电极被正离子围住,即电极的极化现象,并导致两电极之间内阻增大,因而严重影响外表正常作业。当管道直径较大时,永久磁铁相应也很大,粗笨且不经济,所以电磁流量计一般选用交变磁场,且是50HZ工频电源鼓舞发生的。


丈量导管:其效果是让被测导电性液体通过。为了使磁力线通过丈量导管时磁通量被分流或短路,丈量导管有必要选用不导磁、低导电率、低导热率和具有必定机械强度的资料制成,可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。


电极:其效果是引出和被丈量成正比的感应电势信号。电极一般用非导磁的不锈钢制成,且被要求与面料齐平,以便流体通过期不受阻挡。它的设备方位宜在管道的垂直方向,以避免沉淀物堆积在其上面而影响丈量精度。


外壳:运用铁磁资料制成,是分配制度励磁线圈的外罩,并阻隔外磁场的烦扰。


面料:在丈量导管的内侧及法兰密封面上,有一层无缺的电绝缘面料。它直接接触被测液体,其效果是增加丈量导管的耐腐蚀性,避免感应电势被金属丈量导管管壁短路。面料资料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。


转换器:由液体活动发生的感应电势信号十分细微,受各种烦扰要素的影响很大,转换器的效果便是将感应电势信号扩展并转换成共同的规范信号并克制首要的烦扰信号。其使命是把电极检测到的感应电势信号Ex经扩展转换成共同的规范直流信号。
