巴歇尔槽配合明渠流量计对流量的监测效果
2018/10/24 16:43:15 点击：
巴歇尔槽又称巴氏计量槽或巴氏槽,是一种明渠量水堰槽。巴歇尔槽为矩形横断面短喉道槽,由上游均匀收缩段、喉道段和喉道下游均匀扩散段3部分组成。根据喉道宽度尺寸(b)分为3种类型:小型槽、标准型槽和大型槽。小型槽:b=0·076 m,0·152 m,0·220 m;标准型槽:b=0·25~2·4 m;大型槽:b=3·05~15·24 m[1].
与其他明渠流量计比较,巴歇尔槽有以下显著特点:水中固态物质几乎不沉积,随水流排出;水位抬高比堰小,仅为1/4,适用于不允许有大落差的渠道。

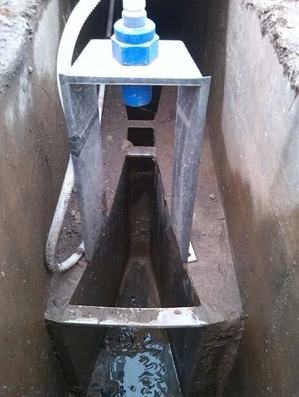

显然,巴歇尔槽很适合污水排水沟渠的流量计量。巴歇尔槽配合公司GY-1D明渠流量计实现对流量的监测.在安装明渠流量计要注意:取水位置应选择在巴歇尔槽的收缩段或前段，取水管路距水底10-20公分左右。潜水泵的话水要超过泵体。排水在排口或者在巴歇尔槽后端。
