超声波流量计安装注意事项！

1.1换能器类型的选择

(1)传达时间法
本类表面可选用换能器的类型较多，各厂家换能器结构不同，适用的流体条件(温度、压力等)、管道条件(质料、形状、管径、直管长度等)和设备条件等也不相同。此外还与声道的设置方法有关，而声道的设置方法又与测量精度和重复性等密切相关。气体用USF因固体和气体界面间超声波传达功率十分低，只能用直射式换能器。因此气体流量测量一般不选用外夹装式USF。

(2)多普勒法
本类表面用的折射式换能器。目前国内产品大部分选用夹装式，但与传达时间法所用的夹装式换能的发射频率等技能功用不同，不能混用。但是两者适用管道条件是基本相同的。

1)设备方位和活动方向 USF的流量传感部分(超声流量传感器或超声换能器)一般均可设备于水平、倾斜或垂直管道。垂直管道最好选择自下而上活动的场所，若为自上而下，则其下贱应有满意的背压，例如有高于测量点的后续管道，以避免测量点出现非满管流。

2)单向流还是双向流 一般为单向流，但也可通过较凌乱电子线路，设计成双向活动，此时流量测量点两边直管段长度均应按上游直管段的要求安顿。

3)管道条件 外夹装式USF管道内表面积堆积层会发生声波不良传输和违背预期声道途径和长度，应予避免；表面面因易于处理较少影响。夹装式换能器和管道接触表面要涂上耦合剂。应留意粒状结构材料(例如铸铁、混凝土)的管道，很可能声波被涣散，大部分声波传送不到流体而下降功用。换能器设备处管道面料或锈蚀层与管壁之间不能有缝隙。用V法的反设处有必要避开焊缝和接口。



4)上游活动扰动 与大部分其他流量表面相同，USF敏感于流过表面的流速分布剖面，因此也要求适当长度的上游直管段。前文已对直管段要求作了谈论。

5)避免声烦扰 应留意由控制阀高压力降等所构成的声学烦扰，特别在测量气体流量时尤为重要，设法避免之。例如Instromet公司的USF显示仪中有声烦扰实时测量报警；测量管道中选用

2.  流量传感器或换能器的设备

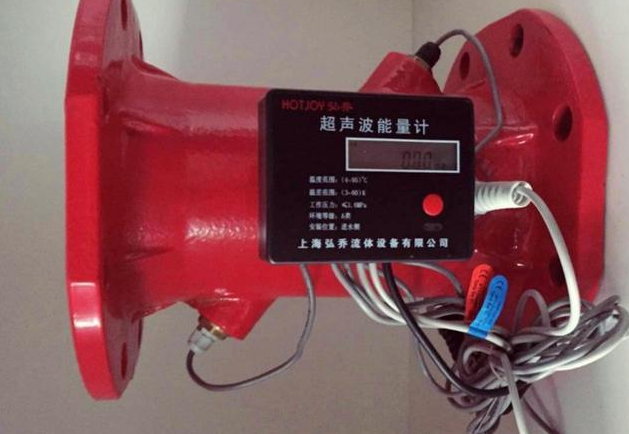

1)流量传感器(即带测量管段的刺进式换能器总成)的设备

1)设备本类流量传感器时管网有必要停流，测量点管道有必要切断后接入流量传感器。

2)连接流量传感器的管道内径有必要与流量传感器相同，其不同应在±1％以内。

3) 流量传感器上的传感器尽可能在如图10所示与水平直径成45度的范围内，避免在垂直直径方位附近设备。否则在测量液体时换能器声波表面易受气体或颗粒影响，在测量气体时受液滴或颗粒影响。

4) 测量液体时设备方位有必要充溢液体。

5) 上下贱应有必要的直管段。

(2)外夹装式换能器的设备。

上面2)、3)、4)、5)各项应同样留意外，还应留意以下各点。

1)剥净设备段内保温层和保护层，并把换能器按装处的壁面打磨洁净。避免部分洼陷，凸出物修平，漆锈层磨净。

2)关于垂直设置的管道，若为单声道传达时间法表面，换能器的设备方位应尽可能在上游弯管的弯轴平面内，以取得弯管流场畸变后较靠近的平均值。


3)换能器设备处和管壁反射处有必要避开接口和焊缝，如图12以V法示例。

4)换能器设备处的管道面料和垢层不能太厚。面料、锈层与管壁间不能有间隙。关于锈蚀严重的管道 ，可用手锤震击管壁，以震掉壁上的锈层，确保声波正常传达。但有必要留意避免击出凹坑。

5)换能器工作面与管壁之间保持有满意的耦合剂，不能有空气和固体颗粒，以确保耦合杰出。

6)多普勒法夹装式换能器设备有对称设备和同侧设备两种方法，如图13所示。对称设备适用于中小管径(一般小于600mm)管道和含悬浮颗粒或气泡较少的液体；同侧设备适用于各种管径的管道和含悬浮颗粒或气泡较多的液体。
