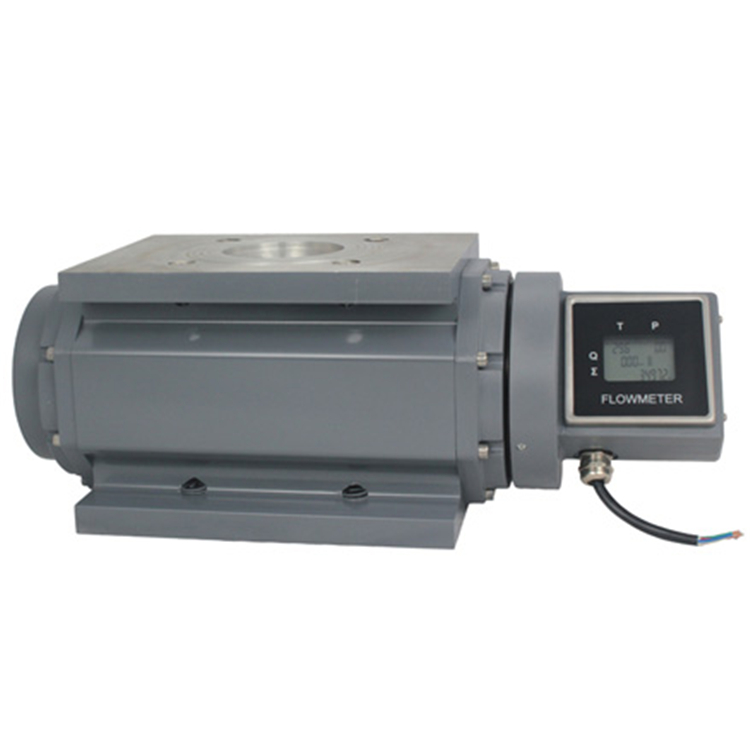

一、腰轮流量计外形与安装尺寸

二、腰轮流量计的连接法兰
1、公称压力1.6MPa的流量计,连接法兰材质为铸铁HT20-40,连接法兰符合JB78-59的规定;公称压力2.5MPa的材质为铸钢ZG230-450,连接法兰符合JB79-59的规定。密封面型式符合JB77-59光滑式的规定。同时本厂可配套供应一对付法兰。
2、公称压力4.0MPa和6.3MPa的流量计,法兰材质为铸钢ZG230-450,符合JB79-59的规定,密封面型式符合JB77-59凹凸式的规定。流量计上为凹面法兰,同时本厂可配套供应一对付法兰。
三、腰轮流量计安装条件与要求
1、腰轮流量计与管路的连接方式为法兰连接;
2、安装场地.流量计应安装在振动尽量小的地方,室内陆室外均可,但应防雨淋,公称通径小于80mm的流量计,可架在管道中,亦可将底座落在水泥地基上,公称通径80.100,耐压6.3MPa或公称通径150以上的流量 计可用地脚螺钉固定在水泥地基上;
3、流量计前必须装过滤器。大量实践证明,安装良好的过滤器,是减少故障和延长使用寿命的有效途径,建议过滤器直接与流量计相连;为便于观察过滤器的流通能力,建议在过滤器前后装上压力表;
当液体中含气量大时,应在过滤器前装消气器;
4、旁通管路的设置。为便于维修和清洗过滤器,且不影响生产,连续运行的系统建议设旁通管路。断续运行的场所可以不装旁通管路。
5、安装方式,应装在水平管道上。
四、腰轮流量计安装注意事项
1、防止杂质进入流量计
大多数流量计损坏的原因。是安装时有固体颗粒等杂质进入流量计所致.因此一定要保证安装时无异物混入流量计;
2、管道冲洗干净后,再安装流量计,特别是新铺设的管道,可能会有大量鳞片状的杂质或焊渣等颗粒,装表前清洗管路,让液体通过管道,可以冲掉管内的残存固体异物;
3、管道内液体的流动方向,必须与流量计外壳上箭头所指方向一致;
4、便于读数
带现场积算显示的流量计,安装时其示数窗口应朝向便于读数的方向。如果此要求与“ 5.3C”矛盾,可将流量计密封轴(见图7)以上的部分拆下,旋转180度后再装上即可;
5、吊装
公称通径80以上的流量计,上盖上有吊环螺钉,供吊装用,小于DN80的流量计,吊装时绳索可系于法兰颈处,此时必须扶牢流量计,不然的话,因仪表重心较高,有可能歪倒;
6、注意不要碰碎显示器上的玻璃;
7、安装时要注意不要使仪表外壳承受过大外部压力,密封用的垫圈不得凸入管道内部。
