电磁流量计是由什么组成?
2021/11/20 16:37:19 点击：

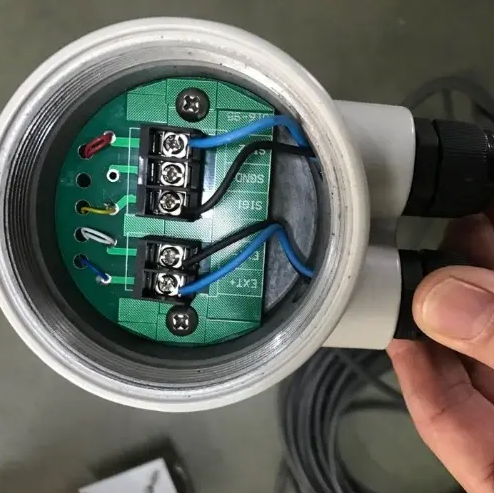

电磁流量计由什么组成，我们来看看内部接线布局，如图所示
2、测量导管：其作用是让被测导电性液体经过。为了使磁力线经过测量导管时磁通量被分流或短路，测量导管有必要选用不导磁、低导电率、低导热率和具有必定机械强度的材料制成，可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。
3、电极：其作用是引出和被测量成正比的感应电势信号。电极一般用非导磁的不锈钢制成，且被要求与面料齐平，以便流体经过期不受阻挠。它的设备方位宜在管道的笔直方向，以避免沉淀物堆积在其上面而影响测量精度。
4、外壳：运用铁磁材料制成，是分配制度励磁线圈的外罩，并阻隔外磁场的烦扰。
5、面料：在测量导管的内侧及法兰密封面上，有一层完整的电绝缘面料。它直接接触被测液体，其作用是添加测量导管的耐腐蚀性，避免感应电势被金属测量导管管壁短路。面料材料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。
6、转换器：由液体活动产生的感应电势信号十分弱小，受各种烦扰要素的影响很大，转换器的作用便是将感应电势信号扩展并转换成一致的规范信号并按捺主要的烦扰信号。其任务是把电极检测到的感应电势信号Ex经扩展转换成一致的规范直流信号。
