超声波流量计的原理
2019/3/28 20:43:52 点击：

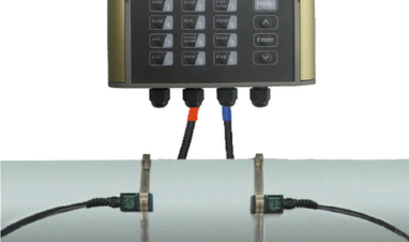

超声波流量计采用时差式测量原理：一个探头发射信号穿过管壁、介质、另一侧管壁后，被另一个探头接收到，同时，第二个探头同样发射信号被第一个探头接收到。由于受到介质流速的影响，二者存在时间差Δt，根据推算可以得出流速V和时间差Δt之间的换算关系V=(C2/2L)×Δt，进而可以得到流量值Q。
利用了低电压，多脉冲时差原理，采用高精度和超稳定的双平衡信号查分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高，量程比宽抗干扰性强等特点。 当超声波波束在液体中传播时，液体的流动将使传播时间产生微笑变化，其传播时间的变化成正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间完全相同（唯一可实际测量零流量的技术）；介质流动时，逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式：
V=MD/sin2θ*ΔT/Tup*Tdown
V：介质流速
θ：声速与液体流动方向的夹角
M：声束在液体的直线传播次数
D：管道内径
Tup：声束在正上方的传播时间
Tdown：声束在逆方向上的传播时间
ΔT：Tup-Tdown
V=MD/sin2θ*ΔT/Tup*Tdown
V：介质流速
θ：声速与液体流动方向的夹角
M：声束在液体的直线传播次数
D：管道内径
Tup：声束在正上方的传播时间
Tdown：声束在逆方向上的传播时间
ΔT：Tup-Tdown
