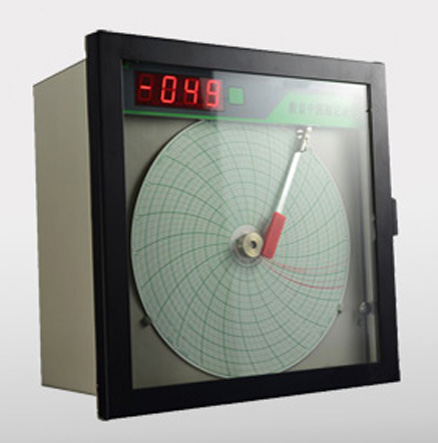

一、中圆图记录仪概述：
    XDY-XWG系列中圆图自动平衡记录仪用引进的先进技术巧妙运用于本仪表，从而使仪表具有极高的价格性能比。本仪表具有结构简单、灵敏度高、记录稳定、维修方便等特点。该产品是我们根据冶金、电炉、热处理、食品加工等行业的特点，专门研制开发的产品。在仪表的心脏部分（平衡用滑线电阻），本产品采用了导电塑料电位器，提高了分辨率，使用寿命比贵金属绕线式高十倍以上，代替了传统圆图的多齿轮传动结构，减少了仪表构件，从而提高了仪表的可靠性。产品采用高新光电集成电路技术，来控制报警系统，具有独立报警、报警精度高、仪表重量轻等诸多特点、优点。


二、中圆图记录仪主要技术参数：
指示精度：±0.5%
记录精度：±1%
控制精度：±0.5%
设定范围：0～100％（两组）
行程时间：≤5S
指示不灵敏区：±0.25%
标尺刻度长：550mm
记录有效宽度：87.5mm
记录走纸速度：24小时/周
输出接点容量：交流220V1A（交流无感负载）；直流28V2A （纯阻负载）
工作环境：温度0～50℃    相对湿度≤90％
电源电压：220V±10％   50Hz±5％
消耗功率：≤20VA
仪表重量：8kg
外形尺寸：280×288×200mm
开孔尺寸：260×260mm
