地下水超采治理非农取水在线监控建设项目专用超声波流量计

2018/5/4 14:24:49      点击:

地下水超采治理非农取水在线监控建设项目技术规范及要求

一、需新建的监控点均为水源井,井管材质为铸铁管、PVC管,并且各个安装点周围环境复杂,综合考虑,适合我安装的为管段式电池供电超声波流量计。

(1)监测指标

Ÿ 监测项目:累计水量、瞬时流量、遥测站状态、报警信息、电池电压、信号强度等

Ÿ 计量精度:远传水表计量误差≤±2%,超声波流量计或电磁流量计≤±1%

Ÿ 监测频率:1/小时

2)数据存储

Ÿ 存储频率:支持小时频率数据储存

Ÿ 存储内容:全部监测指标

Ÿ 储存时限:数据储存时长>1

3)数据发送

Ÿ 发送频次:1/小时

Ÿ 发送时间:整点发送

Ÿ 定时发送:支持监测数据的整点自动发送功能

Ÿ 应答发送:支持根据中心站召测指令发送当前或历史数据功能

Ÿ 自动发送:支持发送失败时自动重发、自动切换备用信道,支持通信故障恢复后未发送数据补发(10日内)等功能

Ÿ 链路传输模式:具备链路传输模式远程配置功能,支持链路传输模式远程自主设置,支持实施报送

4)设备稳定性

Ÿ 工作环境:支持环境温度-20%~+55℃,支持工作温度-25%~+65%,支持工作湿度0~95%不凝结

Ÿ 断电保护:具备断电保护功能,支持设定参数和历史数据安全存储,支持传感器维护保养时段自动数据纠正和恢复功能

Ÿ 自动报警:具备自动报警功能,支持防盗报警、断电报警、电压异常报警和外部磁攻击报警,支持报警信号实时上传数据中心

Ÿ 故障检测:具备故障自动监测功能,支持异常设备自锁功能和信号自动上传数据中心

Ÿ 备用电源:具备主、备用电源自动切换功能,支持供电情况自动切换主、备用电源,支持备用电源自动充电,备用电源可供电时长>1个月

Ÿ 漏电保护:具备漏电保护功能,支持防雷击保护功能

5)扩展功能

Ÿ 多信道支持:支持一点多发,具备同时发送到3个及以上IP的能力,支持多APN上报

Ÿ 自动校时:支持以主信道获取服务器时间对设备进行校对

Ÿ 现场显示:支持现场显示和查询全部监测指标当前值和历史值

Ÿ 扩展编码:用户自定义扩展区编码符合《河北省水资源信息接收处理系统水文通讯规约》中C.1 编码要素及标识符汇总表”133项相关规定

6)硬件参数

Ÿ RTU供电电源:支持DC12V太阳能浮充蓄电池直流供电和220V交流电供电

Ÿ RTU其他参数:整机寿命无故障运行时间MTBF2.5万小时,MTTR不小于12h,流量显示范围0-4294967295立方米

Ÿ DTU供电电源:支持+3.3~+20VDC电源,SIM1.8/3V

Ÿ DTU其他参数:实际带宽不小于20-50Kb/s,串行数据接口RS-232RS-485/TTL,数据速率300~9600bps,符合SMG31bis技术规范要求。支持PPPTCP/IPUDP/IP通讯协议,支持多中心通信。动态IP 800/900/1800/1900MHZ四频可选

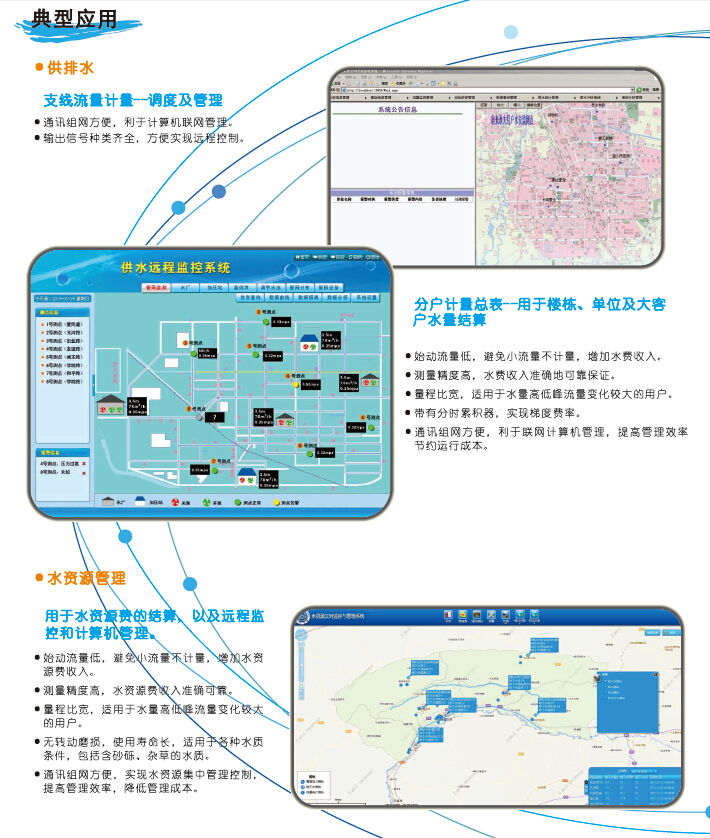

二、管段式电池供电超声波流量监控站由超声波流量计及遥测远传终端、一次性锂电池组组成,且均集成在超声波流量计上安装在水源井管上。

管段式电池供电超声波流量监控站具备分体式安装情况,监控站是由遥测数传终端机、一次性锂电池及超声波计量设备组成,超声波计量设备安装在水源井管上,遥测数传终端机、一次性锂电池集成在设备箱内,设备箱应安装在距地面高度1米到1.5米之间。设备主要参数如下:

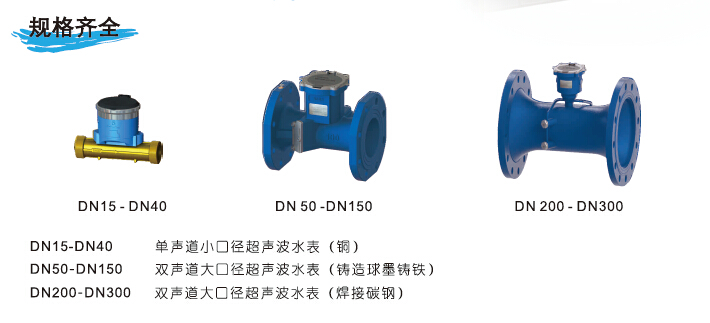

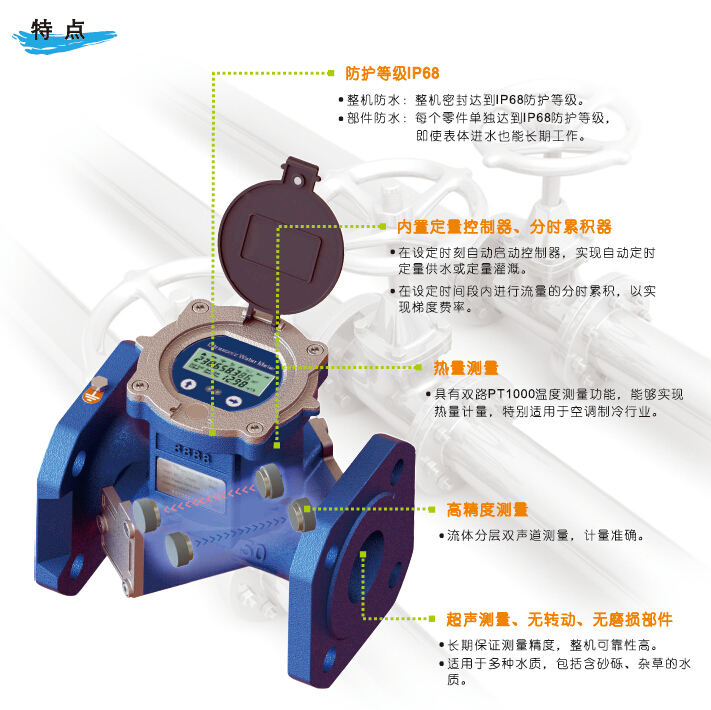

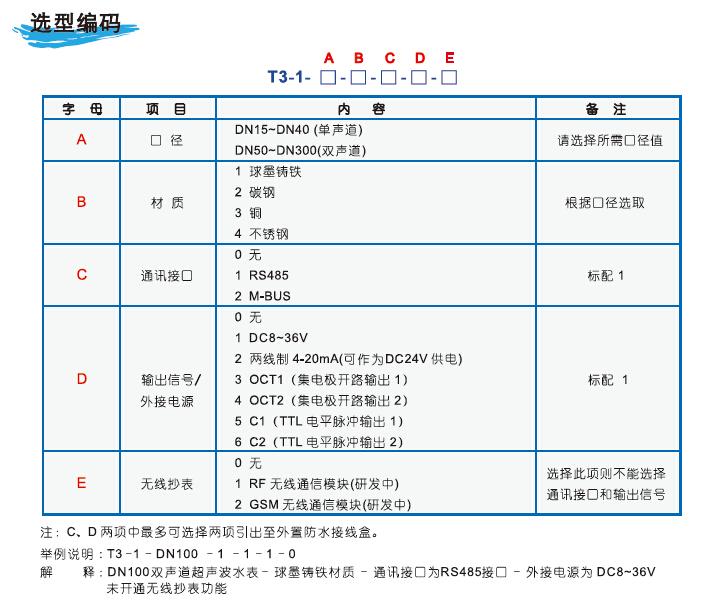

管段式超声波流量计主要参数

Ÿ 安装方式:管段式

Ÿ 可测管径范围:20mm~400mm

Ÿ 准确度等级:1

Ÿ 工作温度:-30℃~70

Ÿ 工作湿度:95%

Ÿ 防水等级:IP68

Ÿ 工作电流:不大于30uA(静态电流)/5mA (在线时段待机状态电流)

Ÿ 控制器与基表分体结构,适合井下安装,信号较弱时可装在井盖上

Ÿ 采用GSM/GPRS无线通信方式,支持短信息和GPRS通信,支持专网接入。

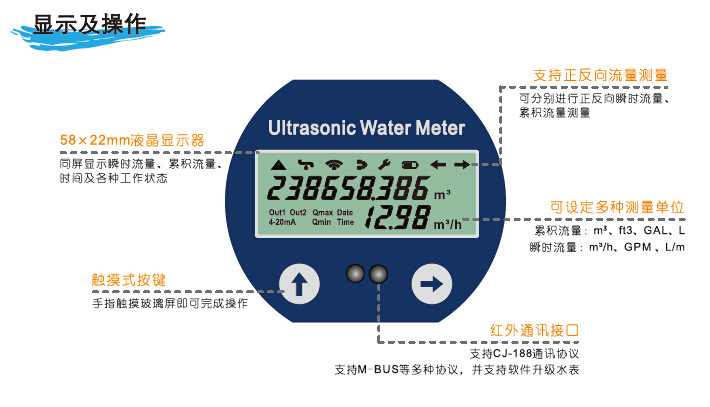

Ÿ 高清晰度宽温度型LCD显示

Ÿ 具有定时上传和实时数据采集功能。

Ÿ 具有蓝牙接口,支持本地抄表

Ÿ 输出:频率输出@0-5kHzOCT方式:4-20mA输出

Ÿ 通讯:RS-485通讯接口,支持Modbus协议

Ÿ 工作频率:GSM 900MHz/DCS 1800MHz

一次性锂电池组主要参数:

Ÿ 7.2V一次性锂电池组,19AH可持续续航3年以上,海拔高度4000m以下均可使用

Ÿ 环境温度:-20℃—+50℃,相对湿度≤90%

Ÿ 电池应远离火源、有机溶剂,避免阳光直晒、同组电池使用环境温度一致

Ÿ 蓄电池技术标准符合国家有关规范,采用优质阻燃材ABS槽壳

设备箱主要参数:

Ÿ 壁挂机箱直接安装在稳固可靠的墙体上,户外三防箱落地安装在稳固的水泥底座上。

Ÿ 壁挂机箱外形尺寸(长××高,单位:mm):660×200×450,户外三防箱外形尺寸(长××高,单位:mm):660×200×450

Ÿ 板材:玻璃钢,厚度3.0mm

Ÿ 壁挂机箱与户外三防箱均具备一定的防盗防破坏能力,门上带锁,带开门信号传感器和铅封装置。户外三防箱具备通风散热和防水、防雷能力,并安装有防水条。

Ÿ 箱体外侧预留天线槽,通信模块外接天线固定于槽内,外有非屏蔽材料盖板保护。

Ÿ 所有箱体外走线均穿管,无明线、裸线。

Ÿ 设备箱上需有设备箱标识为国家水资源监控系统取用水监测站并在箱体标注编码。

三、(1管段式电池供电超声波流量监控站整体设计

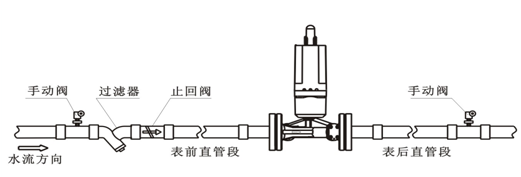

当监控点水源井周边开阔,没有信号干扰,且监控点的总水源管道裸露于地面以上,可安装管段式电池供电超声波流量计。超声波流量监控站应安装在水源井泵管处,流量计上游至少要有10倍管径的直管段,下游要有5倍管径的直管段,且遥测数传终端及蓄电池应集成在流量计上。管段式电池供电超声波流量监控站安装位置图如下

                                 图4  管段式电池供电超声波流量监控站安装位置



2)管段式电池供电超声波流量监控站分体式设计

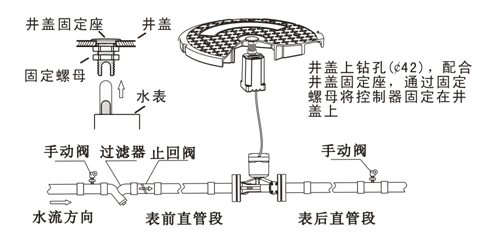

       部分水源井通讯信号不佳,管段式电池供电超声波流量计无法满足信号传输要求,需要使用管段式电池供电超声波流量计分体安装。超声波流量监控站计量监控设备应安装在水源井泵管处,流量计上游至少要有10倍管径的直管段,下游要有5倍管径的直管段,遥测数传终端机及一次性锂电池应集成在设备箱内,设备箱则固定在附近具备通信条件的墙面上。管段式电池供电超声波流量监控站分体安装位置如下:

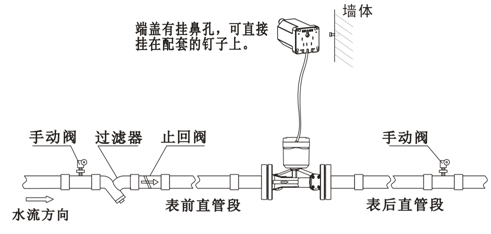

                                      图5   管段式电池供电超声波流量监控站分体安装位置



2)部分企业地表无外露水源管道,不具备正常安装条件,需新建监控井,并在监控井内安装分体式超声波流量监控设备,以保证地面下监控设备的信号畅通。新建监控井分体式安装超声波流量监控站安装位置如下

                          6   监测井式超声波流量监控站安装位置

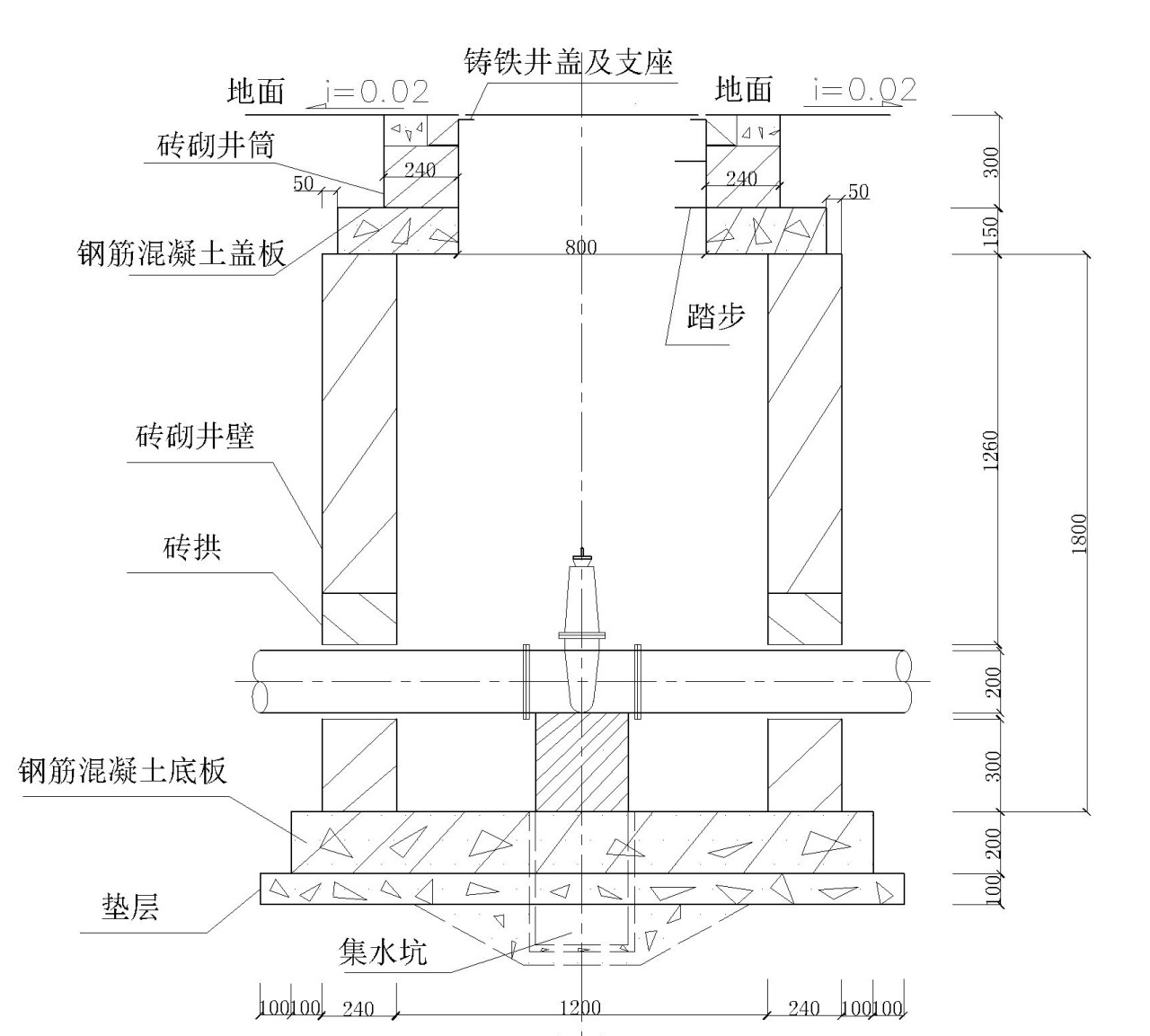

                                  图7    监控井建设结构剖面图

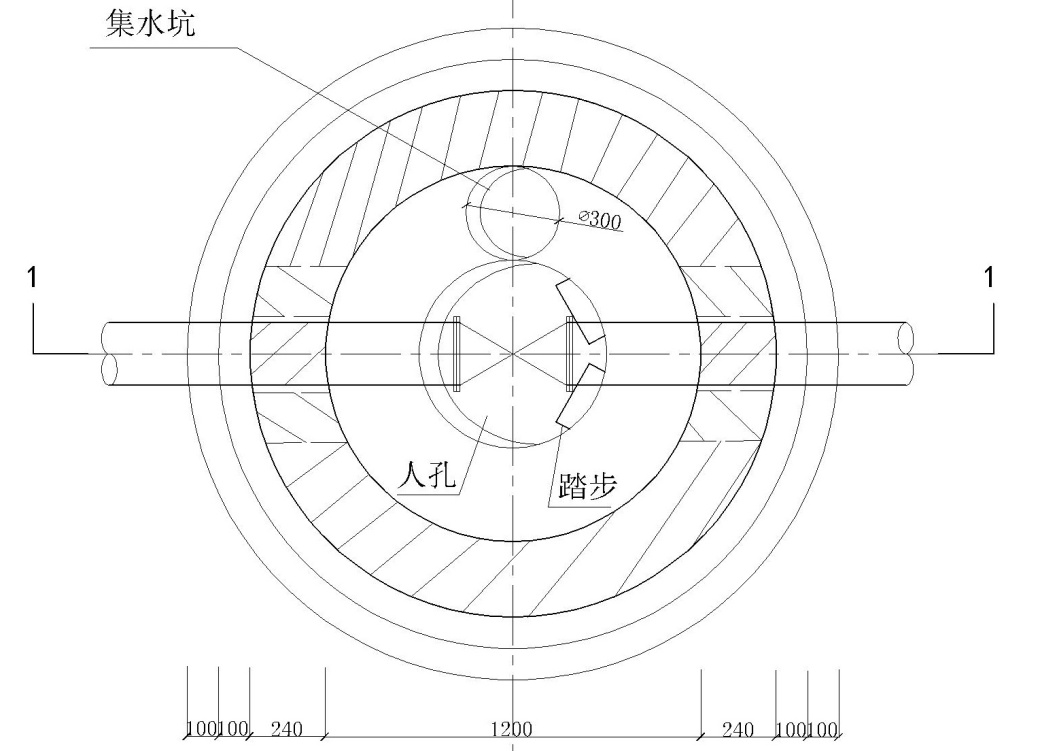

           图8    监控井建设结构平面图



更多资料请咨询江苏兄弟仪表厂

 赵经理     0517-86807660           15190704923
