热式质量流量计对流体的压力影响

2018/12/17 15:28:09      点击:

热式质量流量计流体的压力影响

(1)热分布式TMF气体压力变化也会影响比定压热容,对于分流型仪表还要影响层流分流元件与流量检测通道间的分流比值。若按接近预定使用工作压力校准表,在工作压力附近变化影响可降至很小。

(2)金氏定律TMF压力变化导致气体物理变化,也可能引起零点附加误差和量程附加误差零电误差可在现场实际工作压力无流动时重新调零消除,量程误差通常可重新设定转换器对其补偿。有些管段接人式仪表规定了压力变化的附加误差,如压力每变化0.1MPa时误差<0.2%R

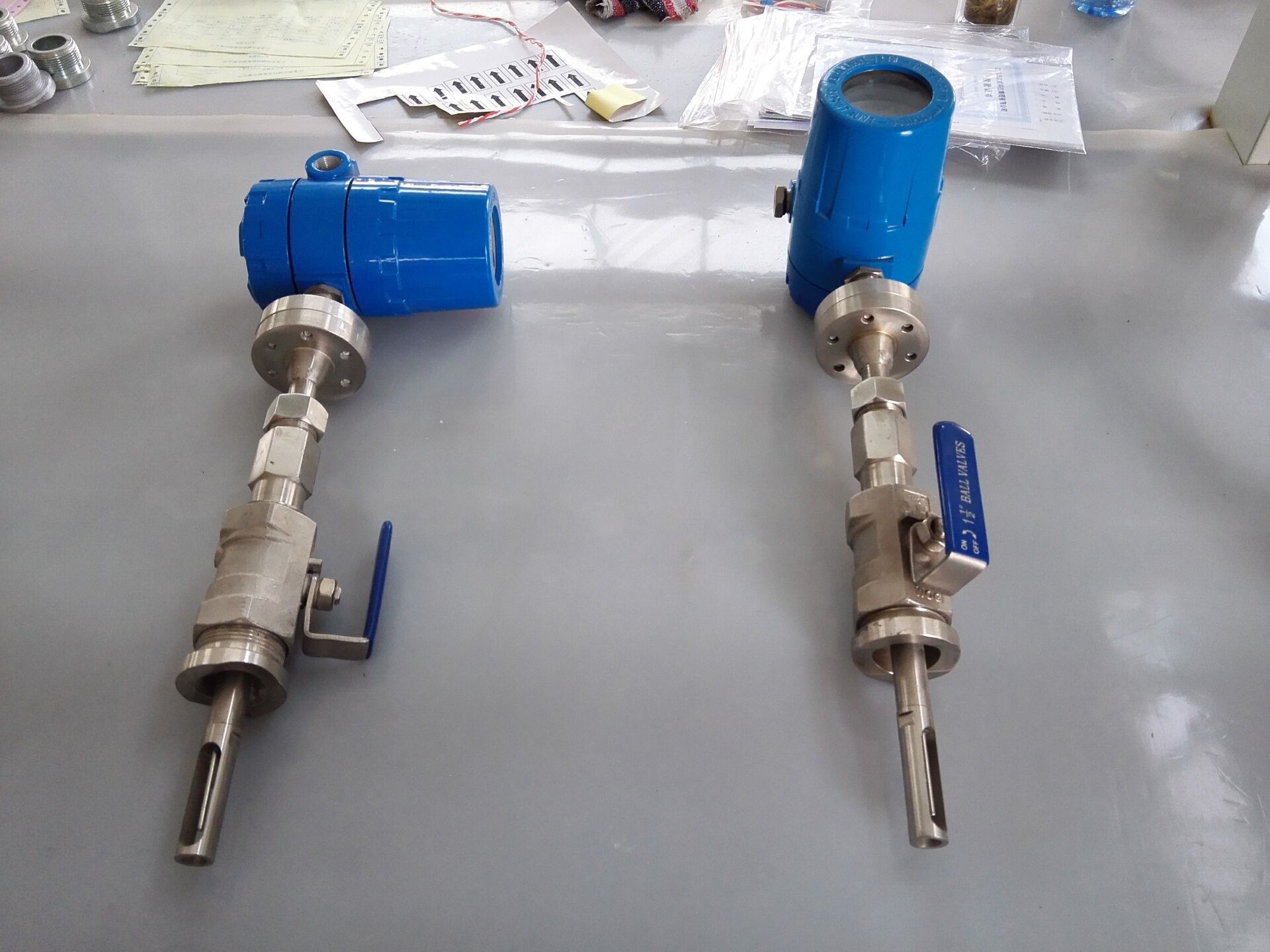

热式质量流量计流体的压力影响


流体黏度影响

应用于气体的黏度变化影响可忽略不计,除非气体工况接近液化状态。液体用TMF的黏度上限因结构设计而异,黏度上限通常为100mPa • s,也有的高达800mPa. s

压力损失

TMF压力损失很小,气体热分布式仪表满量程流量时均在10kPa以下,其中带层流分流元件(或无分流元件)的细管型仪表因设计流速低仅数十帕,带文丘里喷嘴等节流 分流元件仪表,取决于分流元件设计,可能略超过10kPa,侵人式仪表压力损失亦仅数十帕。

环境温度

环境温度范围一般为0-50°C,温度影响量在(0.5-1.5)%/10K之间,较优者在(0.1 -0.3)%/10K 之间。

脉动影响

准确测量脉动流流量的条件是保证检测元件和测量电路能足够迅速地响应脉动否则石导致附加误差。通常输出值偏大,附加误差值取决于脉动幅值和频率。

含有异相流体和低沸点液体

热分布式TMF测量的流体必须是清洁的,气体不能含有固相,且必须是干燥的,液体亦不能含有固体和混人气泡。

侵入式金氏定律TMF对清洁度要求低些,例如可用于测量烟道气,但同样也必须是干燥的,不能含有水汽。

气体流量换算

同一气体不同工况的流量换算

热分布式TMF制造厂出厂通常用空气或氮气在略高于常压的室温工况条件下校准。右实际使用工况有异,可通过各自条件下比定压热容换算。

同一气体在工业流程中压力温度变化一般不大,比定压热容CP可视为常数。表6. 8中列举空气和氢气两种代表性气体Cp值。空气温度在300K,压力从0.1MPa增至0.4MPa 时,cp值仅相差0.45%;压力在0.1MPa时,温度从300K增至400K时,Cp值仅变化 0.8%。但是若使用时气体温度和压力与校准时相差很大时,尤其在高压范围段,则CP值的变化不容忽视,应将査得的CP值按式(6.7)换算修正。
